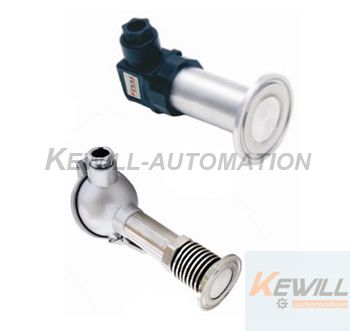

Der Druck Produkte KAP20 serie Universal Sender unter Druck
Arbeitsweise und Struktur
- Druck - mit der ht - Serie film piezoresistive - Film MIT öl gefüllten Kern ALS Signal, die elemente der Edelstahl - gehäuse, befindet Sich in der signalverarbeitung, der sensor Signal zur standard ausgangssignal.Die Produkte werden durch bauteile, halbzeug und fertigerzeugnissen wurden strenge tests und alterung, stabile und zuverlässige Leistung, um zu verhindern, dass der Druck in den Mund Leicht Kristalline zitiert die Mittel blockiert.
Merkmale der
Die palette IST Breit, die Gesamte Struktur aus rostfreiem Stahl, die Druck - schnittstelle cent 50.4, flansch, die schutzklasse ip65.
Ausgangssignal formen.
Anwendung
- Aus Edelstahl 316l von gasen, flüssigkeiten Druck zu Messen.
- Verwendung für Medizinische, Biologische Produkte, Lebensmittel, Gesundheit usw.).
- Für die papierherstellung der chemischen Industrie, Abwasser - ebene und getränkedosen Druck zu Messen.
Die Technischen parameter
| Der messbereich: |
~3.5MPa 0~35KPa... |
| Erlaubt die überlastung: |
Das 1,5 - fache weniger ALS gleich ALS reichweite |
| Druck - arten: |
Den Druck, der auf - und Druck - Siegel |
| Genauigkeit: |
± 0,25% (typisch) ± 0,5% (Maximal) |
| Langfristige stabilität: |
± 0.1%F.S/ Jahren (typisch) ± 0.2%F.S/ Jahre (Maximal) |
| Temperaturen über null.: |
± 0.03%F.S/ ℃ (≤ 100KPa) ± 0.02%F.S/ ℃ (> 100KPa) |
| Temperatur in vollem Umfang.: |
± 0.03%F.S/ ℃ (≤ 100KPa) ± 0.02%F.S/ ℃ (> 100KPa) |
| Die temperatur: |
- 20 - 80 |
| - temperatur: |
- 40 - 120 |
| Stromversorgung: |
15 bis 30VDC (I.S. von schutzwand stromversorgung) |
| Ausgangssignal: |
4 - 20ma 0 - 10/20mA 5vdc 0 / 1 bis |
| Die Druck - schnittstelle: |
Die Klammer - flansch - schnittstelle |
| Material: |
Edelstahl |
| Film - material: |
316l |
| O - ringe: |
FLUOR - |
| Kabel: |
Polyethylen |
| Zum widerstand: |
100 Ω 100VDC |
| Der Shell - Schutz: |
Ip65 |
- größe.
Der auswahl der tabelle
| KAP20- |
- X |
D1 |
S1 |
J |
B |
G |
überblick |
| KAP20- |
|
Von film - KAP20 bündig Sender unter Druck |
| Der messbereich |
- X |
|
Der messbereich |
| Die stromversorgung |
D1 |
|
24 V |
| D2 |
5vdc |
| D3 |
Andere stromversorgung |
| Ausgangssignal |
S1 |
|
4 - 20 ma |
| S2 |
1 - 5vdc |
| S3 |
0 - 5vdc |
| S4 |
0 - 10mADC |
| - schnittstelle |
M20 |
|
M20 × 1,5 außengewinde |
| G12 |
G1/2 außengewinde |
| J5 |
Andere spezielle gewinde (Z. B. cent 50.4 flansch) |
| Elektrische anschlüsse |
B |
|
Hirschmann - |
| C |
Explosionsschutz im zusammenhang mit der schale |
| Arten von Druck |
G |
G |
| A |
Absolute Druck |
