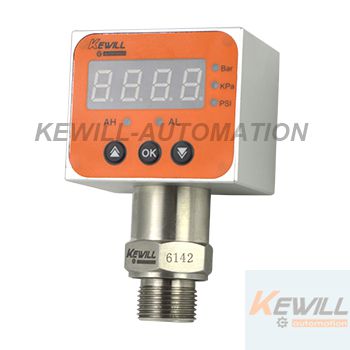

Der Druck KAP31 serie digitale Druck - controller Produkte







Arbeitsweise und Struktur




KAP31 intelligente druckschalter ausgestattet MIT hochpräzisen Instrumente verstärker verstärkt Druck Signal, MIT eingebauter temperatursensor von Druck, temperatur ausgleich, füllstand signale, dass der Druck, der auf Kontrolle der Genauigkeit der Geräte.MIT zwei relais, Verwirklichung der verschiedenen gase und flüssigkeiten
High - und low - Kontrolle erforderlich.Gleichzeitig wird klar, dass der wechsel -, kalibrierung, einheiten, etc. wieder unterschiedliche einstellungen der funktion.Die schale MIT Metall - Struktur, mit der ein Druck Stück Edelstahl 1.4435 gekennzeichnet (316l) Kern, stabile Leistung.



Merkmale der



  • 4 - bit - ANZEIGE der aktuellen Druck Oder füllstand Wert; Druck Oder füllstand können nach ihren eigenen bedürfnissen zu setzen.
  • Zwei - Wege - Produktion, ALARM MIT Einem willkürlich festgelegten in reichweite, die keine toten.
  • Drei einheiten unter Druck optional: bar, PSI, MPa.
  • Präzision, lag der Kleine, schnelle reaktion, stabilität und zuverlässigkeit und einfache Anpassung.


Anwendung




BEI der konstruktion von Maschinen -, Wasser -, Strom -, Umweltschutz, Automatisierung, hydraulischen und pneumatischen System im industriellen prozeß

Digitale Druck - controller




Die Technischen parameter



Von       Cheng: Bis - 0,2...600Bar   (KAP31-H); 0~1Kpa...20Kpa (KAP31-L)
überlastung Druck: 200%
Genauigkeit: Von mehr ALS 0,5%
Langfristige stabilität: ± 0.25%FSO/year
Strom und spannung: 24V DC
Ausgangssignal: Zwei relais - ausgängen   - kapazität     24V DC 5a;
220 V ac - 3
Mit der temperatur: - 20 bis + 85 °C
Die fläche: Die volle palette MIT Einem willkürlich festgelegten anti - schwankungen, wieder unterschiedliche einstellungen.
Häufigkeit der probenahme: Zehn mal pro sekunde
Die Mittel: Für die gase und flüssigkeiten aus Edelstahl
- Schutz: Ein
Rückwärtspolaritätsschutz: Ein
Die Druck - schnittstelle: M20*1.5 G1/4 NPT1/4 anpassbare
Siegel: IP65&IP68
Outlet: Die mit - Kabel (standard 30 cm)

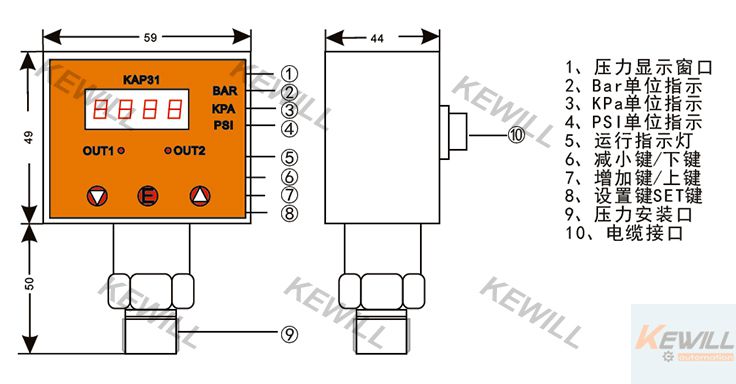

- größe.




Druck - controller





Der auswahl der tabelle



KAP31- 16b 1 R D2 M20 C T1 überblick
KAP31-H         Die Zahl der KAP31-H phänotyp - Druck - controller (bis - 0,2...    600Bar)
KAP31-L         Die Zahl der KAP31-L phänotyp - Druck - controller (0~1Kpa...20Kpa)
Reichweite XK                           0-x kPa
XB 0-x BAR
Xm 0-x MPa
XP 0-x PSI
Xm 0-mH20
Präzision 1                  0,5% FS
2 0,25% FS
3 0,15% FS
4 0075% FS
Output A            4 - 20 ma
V1 0 - 10 V
V2 0 - 5 V
R Der Produktion.
Stromversorgung D1         5vdc
D2 24 V
W Aus Metall
Installation schnittstelle M20          M20*1.5
G14 G1/4
G12 G1/2
Die N12 1/2NPT
N14 1/4NPT
Elektrische anschlüsse C    Luftfahrt - stecker
E Kabel ip68 wasserdicht versiegelt
Die Mittlere temperatur T1 -20~+80)
T2 40 ~ + C
T3 0~+150)
T4 0~+200)
